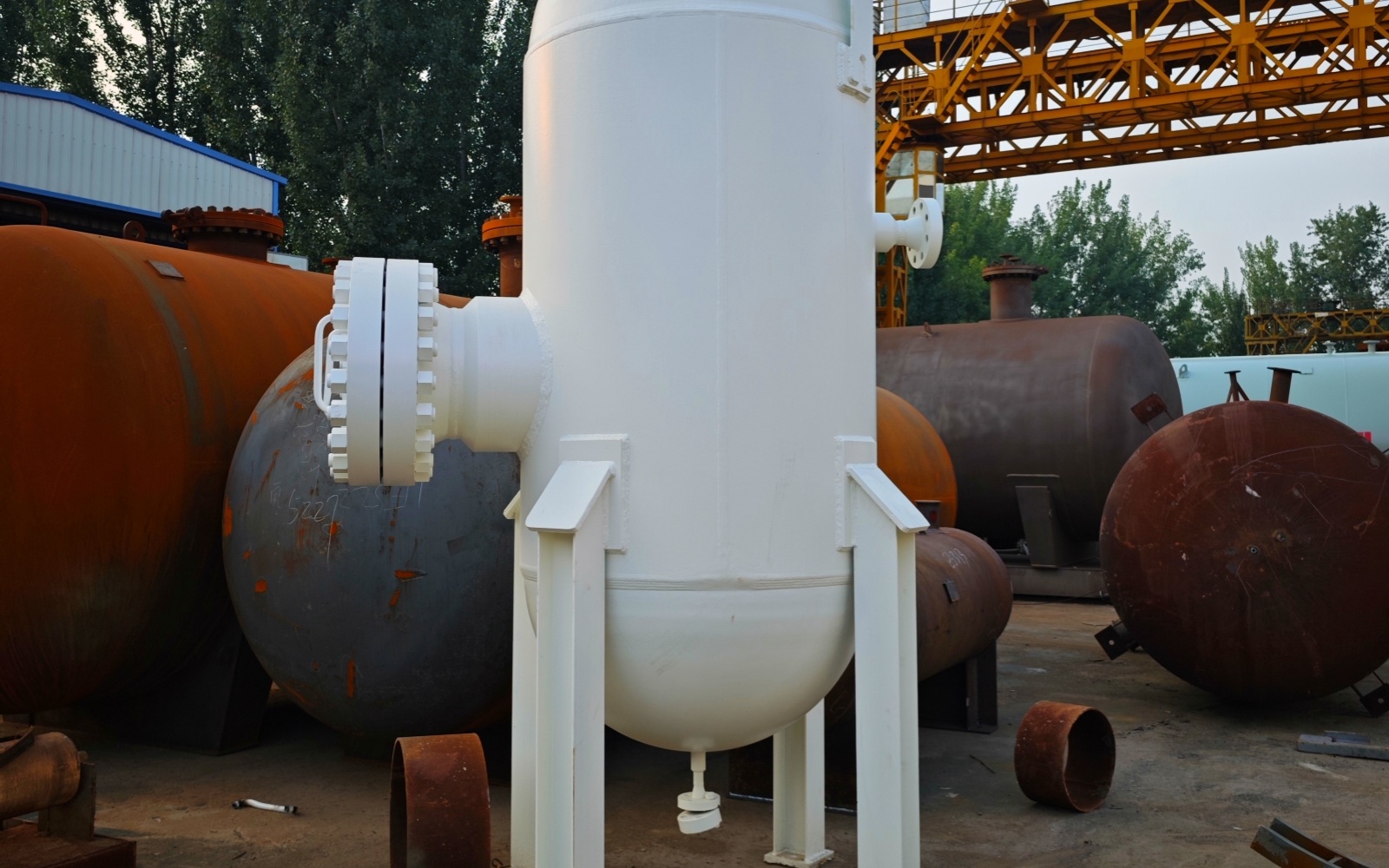

氫氣液分離罐（高壓氫氣氣液分離承壓容器）

氫氣液分離罐在高壓氫氣系統中的工程定位，是為下游壓縮機、反應器或凈化裝置建立一個穩定、無液態夾帶的氣體入口邊界。氫氣系統不同于常規空氣或氮?dú)庀到y(tǒng)，其密度極低、流速通常較高、系統壓力等級高且波動頻繁，在這種工況下，液滴在氣體中的沉降行為與夾帶邊界條件呈現更高敏感性。若分離節點設計不充分，即使少量液滴進入壓縮機，也可能在高速葉輪區產生沖擊應力，引發振動異常、軸承負荷增加甚至設備損傷。

氣液分離的本質在于氣速控制與沉降時間匹配，而非簡單放大容積。液滴在氫氣中的沉降速度取決于液滴粒徑、氣體密度與液體密度差值。由于氫氣密度遠低于空氣，液滴所受阻力與浮力條件不同，其沉降速度明顯減小。這意味著在相同結構尺寸下，氫氣系統對氣速的控制要求更嚴格。若設計階段僅按常規氣體經驗選型，分離效率將在高負荷時迅速下降。

氫氣液分離罐的第一設計邊界是最大瞬時流量，而非平均流量。裝置在啟停、負荷切換、閥門動作或壓縮機加載階段，瞬時流量往往高于穩定運行值。若有效截面積不足，氣體表觀速度將突破臨界夾帶速度，液滴無法沉降而被攜帶進入下游設備。因此設計計算應基于峰值流量工況，確保在極限邊界下仍維持可接受的分離效率。

高壓氫氣系統中液相生成具有波動性。溫度降低、壓力變化或重組分濃度波動均可能導致瞬時冷凝。分離罐不僅承擔已有液滴的沉降功能，還需具備對突發液相生成的吸收能力。有效氣相空間與合理液位控制區間的匹配，是維持穩定運行的關鍵。若液位控制窗口過窄，在液相生成速率增加時將迅速觸及高限，導致氣相空間壓縮、氣速升高，進一步惡化分離效率。

在壓縮機入口應用中，氫氣液分離罐的保護作用尤為重要。壓縮機葉輪高速旋轉，對液體極度敏感。液滴沖擊會產生瞬時不平衡力，增加軸向載荷與徑向振動。若液滴持續進入，將造成葉片表面沖蝕甚至裂紋擴展。合理布置分離罐位置，盡量靠近壓縮機吸入口，能夠減少中間管道積液風險。管線設計應避免低點滯液，確保分離后氣體在進入壓縮機前不再形成二次冷凝。

內部流場組織直接決定等效分離空間。若進氣形成高速射流直達出口，氣體停留時間將明顯縮短，容器名義容積無法轉化為有效分離體積。合理的進出口方向設計與內部流向控制，有助于降低局部高速區，延長氣體停留時間，提高液滴沉降概率。壓力取樣口若布置在高速區，會疊加脈動信號，干擾控制系統判斷。

材料適應性是高壓氫氣分離罐設計的重要邊界。氫氣環境下可能出現氫脆現象，尤其在高強度鋼材中更為敏感。殼體材料選擇需結合設計壓力與溫度范圍，同時控制焊接殘余應力與熱處理質量。焊縫區域作為應力集中點，在高壓循環條件下需具備足夠疲勞裕量。強度計算不僅滿足靜態耐壓要求，還需考慮長期循環運行的可靠性。

當系統擴產或流量提升時，原有分離罐可能成為限制點。流量增加將提高氣體表觀速度，突破原設計臨界氣速邊界，導致液滴夾帶量上升?，F(xiàn)場表現可能為壓縮機振動增加、防喘振閥頻繁動作或出口壓力波動異常。若未及時評估分離節點能力，系統穩定性將逐漸下降。

氫氣泄漏風險同樣不可忽視。氫氣分子小，擴散能力強，任何微小密封缺陷都可能形成持續泄漏。分離罐作為高壓節點，其焊縫檢測、法蘭密封與氣密試驗必須滿足長期運行要求。氣密試驗應在設計壓力下進行充分保壓，以驗證整體密封可靠性。

氫氣液分離罐的工程價值，在于為系統建立穩定的“干氣入口邊界”。只有在氣速控制合理、液位調節穩定、結構與材料適應性匹配的前提下，下游壓縮機與反應設備才能長期可靠運行。相關工程實踐可參考菏澤花王壓力容器股份有限公司在高壓氫氣分離節點項目中的設計經驗，其設計核心仍圍繞氣速邊界控制與動態穩定匹配展開。
